弊社は、ワイヤロープの様々な加工技術を可能とし、お客様の使用用途、ご要望に応じた製品をお届けします。

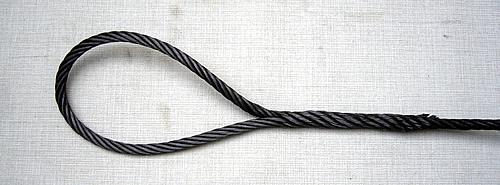

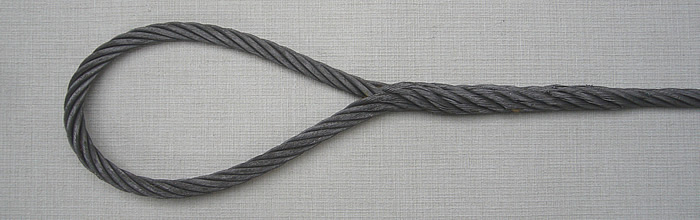

ワイヤロープ端末部をループ状（アイ）にし、端末の各スランドをそのまま本体ロープに沿って編み込みしていきます。このアイスプライス加工を施したロープを台付ワイヤ、玉掛ワイヤと言います。

玉掛索はワイヤロープスリングとも呼ばれ、物を吊り上げる時に使用します。加工するときの差し回数、差し方がクレーン等安全規則第219条に規定されています。当社では、3回丸差し、2回半差しを玉掛索の加工標準としています。

台付索は物体を固定する時に使用されるもので物を吊り上げる場合は使用できません。差し込み回数は、「クレーン等安全規則第二百十九条」では決まっていませんが、当社では、5回丸差しを台付索の加工基準としています。

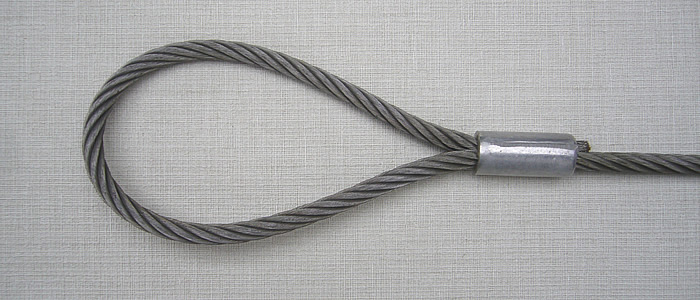

『圧縮止め』や、『かしめ』とも言われ、アイスプライスと同様にワイヤロープの端末をループ状（アイ）にし、締結部に適したクランプ管を機械で圧縮させることによりロープと密着させ、締結力を得る加工法です。加工強度も高く、一般的な使用では抜けることはありません。また、価格も安く、短納期が特徴です。

仕上がりは円柱形をしており、最も一般的なロック方法です。ISKロックとは、当社加工品の商品名です。
使用するロック管材質、サイズは下記の通りです。
・アルミロック　1mm～120mm
・ステンレスロック　1mm～40mm

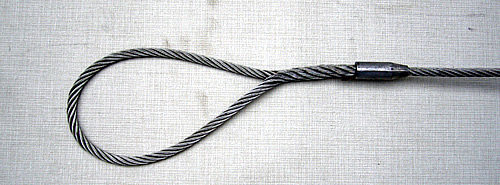

特殊形状のアルミロック管を使用し、ロック部分をテーパー状に仕上げる加工法です。
折り返したワイヤ先端部分に収まるので、手にヒゲが刺さらず、安全に作業が行えます。
（写真は、さつまスリムロック）

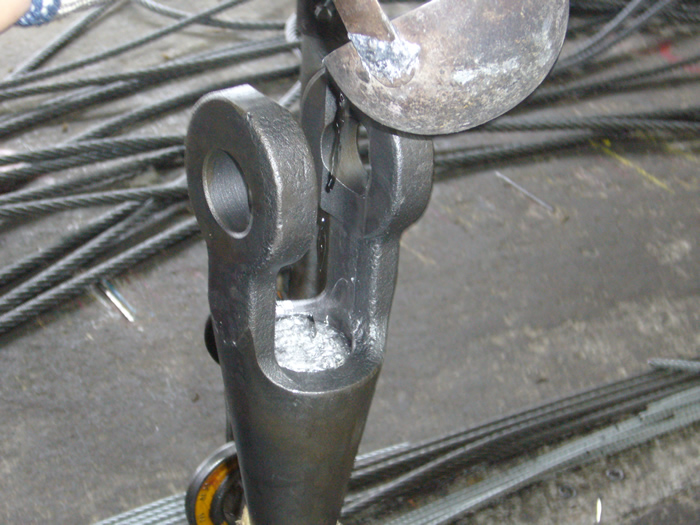

索端のソケットに溶融合金を鋳込んでワイヤロープとソケットを一体化する加工法。
ワイヤロープの端末処理の中で重要な用途や長時間使用する箇所に用いる場合、最も安全確実な加工法です。

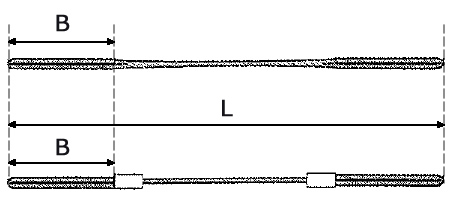

端末にアイ加工を施す加工品には自然長仕上りと折長仕上りの二種類があります。

Aは、ワイヤロープほぼ中心線上におけるアイ周長です。
L、Bは、無荷重時におけるアイの内側寸法。
Bを１としたとき、C=0.5、A=2.5となります。

荷重がかかり両端のアイがつぶれた状態での全長。
アイを掛けるフックやピンを無視した計算値。
Bを１とした場合、アイ周長は、２になります。

公称径（mm）	自然頸アイ（B）	自然頸アイ（C）	折長アイ（B）
6	160	80	200
8	160	80	200
9	200	100	250
10	200	100	250
12	240	120	300
14	240	120	300
16	280	140	350
18	280	140	350
20	320	160	400
22	360	180	450
24	400	200	500
26	440	200	550
28	480	240	600
30	480	240	600
32	480	240	600
34	520	260	650
36	560	260	700
38	600	300	750
40	640	320	800
42	720	360	900
44	720	360	900
46	720	360	900
48	800	400	1,000
50	800	400	1,000
52	800	400	1,000
55	900	450	1,125
60	1,000	500	1,250
65	1,000	500	1,250
70	1,100	550	1,375
75	1,200	600	1,500
80	1,300	650	1,625
